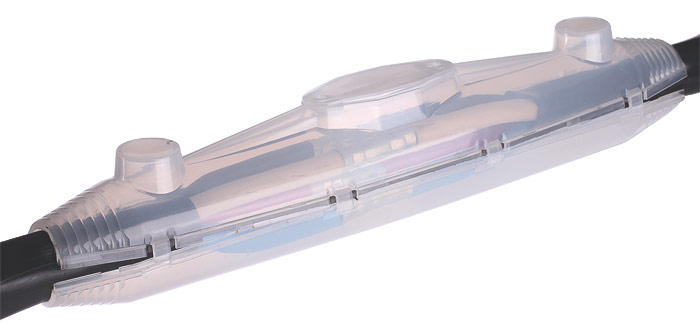

Муфта соединительная заливная КВТ МКС-1 78559

Предназначены для соединения силовых кабелей:
с пластмассовой изоляцией (ПВХ/СПЭ)
с броней и без брони
на напряжение до 1 кВ
Состав муфты:
двухкомпонентный быстрозастывающий полиуретановый компаунд
пластиковый прозрачный корпус
блок соединителей КСМ в полимерном корпусе
лента-герметик
изоляционная лента ПВХ
наждачная бумага
латексные защитные перчатки монтажника
Соответствует требованиям ГОСТ 13781.0-86
Типы монтируемых кабелей: (А)ВВГ, NYM, (А)ПвВГ, (А)ВБбШв, (А)ПвБбШв, (А)ПвБбШп
Комплект муфты универсален и может быть использован на 3-х жильных, 4-х жильных и 5-ти жильных кабелях
Для соединения жил в комплекте муфты содержится изолированный блок соединителей КСМ с имбусовым ключом
Также для соединения жил возможно использование гильз под опрессовку
В качестве изоляционного и герметизирующего вещества используется двухкомпонентный самоотвердевающий полимерный компаунд
Полимерный компаунд поставляется в отдельных секциях прочной полиэтиленовой упаковки с разделителем. При монтаже разделитель снимается и компаунды тщательно перемешиваются перед заливанием в корпус муфты
Не требуют использования открытого пламени для монтажа и могут применяться в местах с особыми требованиями к пожаро- и взрывобезопасности
Прозрачный корпус муфты обеспечивает визуальный контроль за равномерным заполнением всех междужильных пустот
Полная герметичность соединения за счет использования гидрофобного компаунда
Для монтажа муфты на кабель с броней рекомендуется использовать (в базовую комплектацию не входят):
для МКС-1: пружины постоянного давления ППД№1, проводник заземления гибкий, медный, изолированный (ПВ-3 или аналоги), сечением не менее 6 мм
для МКС-2: пружины постоянного давления ППД№2, проводник заземления гибкий, медный, изолированный (ПВ-3 или аналоги), сечением не менее 10 мм

диапазон сечений (мм²): 1.5-6;
тип установки: внутр. +наружн.;
тип кабеля: с/без брони;
болт. в компл.: нет;
изоляция: пластмассовая;
тип муфты: соединительная;
напряжение (кВ): 1;
жил в кабеле: 3; 4; 5;
сечение (мм²): 1.5; 2.5; 6;
